PE塑料片材挤出设备_PE塑料片材挤出设备



POE（聚烯烃弹性体）具有优异的柔韧性、抗冲击性和耐候性，广泛应用于包装、汽车内饰、建筑等领域。POE塑料片材的生产对挤出工艺参数要求严格，合理设置参数可确保片材的物理性能和外观质量。本说明书将详细介绍POE塑料片材挤出机的工艺流程及关键参数，为生产操作提供指导。

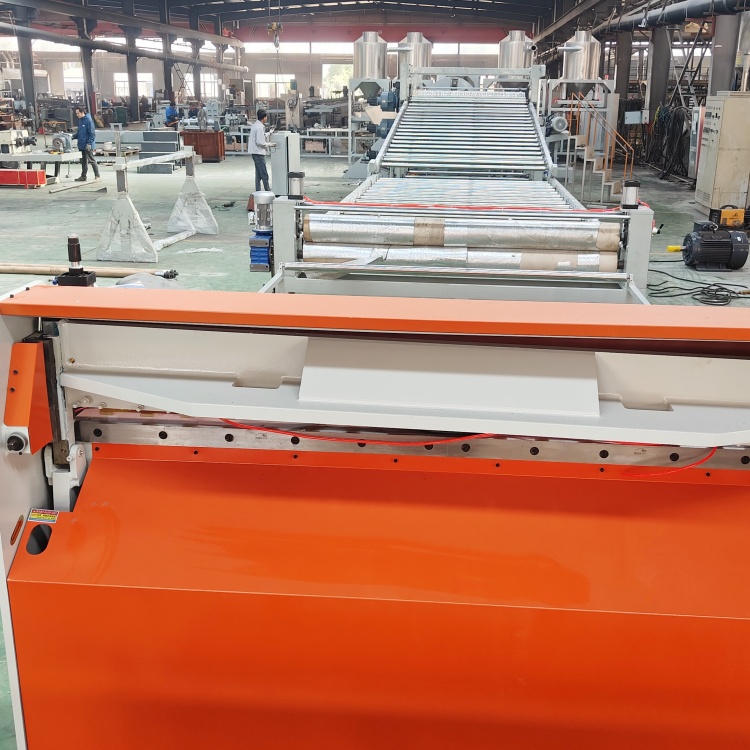

一、POE塑料片材挤出工艺流程



1. 原料准备：POE原料验收后，根据生产需求进行干燥处理 POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机（如需），并准备添加剂（如抗氧剂、爽滑剂等），按比例混合均匀。

2. 挤出塑化：混合原料通过上料系统进入挤出机料筒，在螺杆旋转和加热装置作用下，POE颗粒逐渐熔融塑化，形成均匀的熔体。

3. 模头挤出：塑化后的POE熔体经螺杆推送至模头，通过模头狭缝挤出，形成片状熔体。

4. 冷却定型：片状熔体进入三辊压光机或冷却辊组，通过控制辊筒温度和压力，使片材快速冷却定型，赋予其所需的厚度和表面平整度。

5. 牵引切边：定型后的片材由牵引机匀速牵引，过程中进行切边处理，去除片材边缘的不规则部分。

6. 在线检测：通过厚度检测仪、 POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机外观检测仪对片材的厚度、表面质量等进行实时监测。

7. 收卷/裁切：根据客户需求，将片材收卷成卷状或裁切为定长片状，完成生产。



二、关键工艺参数设置



1. 温度参数



区域 温度范围（℃） 作用及说明

料筒一区（喂料区） 150 - 160  POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机略低于POE熔点，防止原料在喂料口熔融堵塞，确保稳定进料。

料筒二区（压缩区） 170 - 180 促进POE颗粒压缩熔融，排出空气与挥发物，提升熔体密实度。

料筒三区（计量区） 180 - 190 保证熔体充分塑化，精确计量挤出量，为模头提供稳定物料流。

模头 185 - 195 确保POE熔体均匀挤出，温度过高易导致片材粘连或降解，过低则挤出困难、表面粗糙。

三辊压光机上辊 40 - 50 初步冷却片材，使其贴合辊面，提升表面光洁度。

三辊压光机中辊 50 - 60 进一步冷却并压实片材，控制片材厚度均匀性。

三辊压光机下辊 35 - 45 快速冷却定型，防止片材变形。



2. 螺杆参数



- 螺杆转速（r/min）：15 - 40。POE熔体黏度较低， POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机转速过快易导致熔体压力不足、片材厚度不均；转速过慢则影响生产效率。建议根据片材厚度调整：生产0.2 - 0.5mm薄片时，转速可设为25 - 35r/min；生产0.5 - 1.5mm厚片时，转速控制在15 - 25r/min。

- 长径比（L/D）：推荐30:1 - 35:1。较长的长径比有助于POE充分塑化，提升片材力学性能，但过长会增加能耗。



3. 牵引与压力参数



- 牵引速度（m/min）：8 - 20。牵引速度需与挤出速度匹配，通常比挤出速度快5% - 10%，以保证片材厚度稳定。例如，若挤出速度对应产量为200kg/h，牵引速度可设为12 - 13m/min（根据片材宽度和密度计算）。

- 三辊压光机压力（MPa）：0.3 - 0.8。压力过大可能压坏片材表面，过小则无法保证厚度均匀性，需根据片材硬度和厚度调整。

- 模头压力（MPa）：8 - 12。稳定的模头压力可确保熔体均匀挤出，压力波动会导致片材出现波纹或厚度偏差。



4. 添加剂与混合参数



- 抗氧剂添加量：0.2% - 0.5%（质量分数） POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机。防止POE在高温挤出过程中氧化降解，延长片材使用寿命。

- 混合时间：高速混合机中混合5 - 10分钟，确保添加剂均匀分散，避免片材出现性能差异。



三、原料特性与预处理



1. 原料干燥：POE吸水性低，一般无需干燥；但在潮湿环境或对片材质量要求极高时，可在70 - 80℃下干燥1 - 2小时，避免气泡产生。

2. 原料共混：若需改善POE性能（如增强硬度或耐热性）， POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机可与PP、PE等树脂共混。共混比例需通过小试确定，例如POE/PP = 70/30的配比可提升片材刚性，混合时需确保温度在170 - 180℃，螺杆转速20 - 25r/min，以保证分散均匀。



四、设备调试与常见问题处理



1. 设备调试要点



- 模头间隙调整：使用塞尺校准模头间隙，确保误差在±0.02mm以内，避免片材厚度不均。

- 温度校准：开机前检查各加热区温度传感器，误差超过±5℃时需重新校准。



2. 常见问题及解决方法



问题现象 可能原因 解决措施

片材表面粗糙 模头温度过低、螺杆转速过快 提高模头温度至190 - 195℃， POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机降低螺杆转速至20 - 25r/min

片材厚度波动大 牵引速度不稳定、模头压力波动 校准牵引机变频器，检查模头加热均匀性，确保压力稳定在8 - 12MPa

片材出现气泡 原料含水、温度过高导致分解 干燥原料，降低料筒计量区温度至185℃，添加0.3%抗氧剂防止降解

片材粘连辊筒 三辊温度过高、脱模剂不足 降低三辊温度5 - 10℃，在POE原料中添加0.1% - 0.2%爽滑剂



五、安全与维护



1. 安全操作：设备运行时严禁触摸旋转部件，清理模头需佩戴隔热手套， POE塑料片材挤出工艺_JDL_塑料片材挤出POE塑料片材挤出机避免高温烫伤。

2. 定期维护：每月检查螺杆磨损情况，每季度更换减速箱润滑油；若生产频率高，建议每半年对温度控制系统进行全面校准。



通过严格执行本说明书的工艺参数与操作规范，可有效提升POE塑料片材的生产质量与效率，满足不同客户的应用需求。PE塑料片材挤出设备_PE塑料片材挤出设备
