塑料片挤出机工作原理流程参数方程说明书



一、工作原理

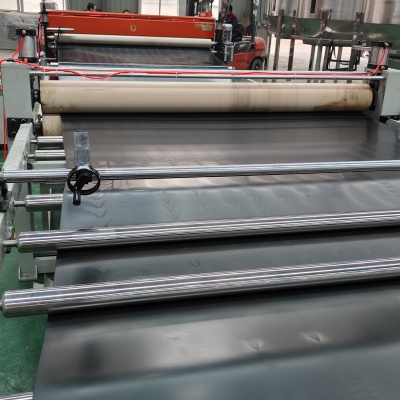

塑料片挤出机通过机械输送、加热塑化、模具成型和塑料挤出机_片材生产线_佳德设备冷却定型四大核心过程实现塑料片生产。物料经上料系统进入挤出机料筒，螺杆旋转推动物料前移，料筒外部加热装置与螺杆剪切作用使塑料颗粒熔融塑化。塑化后的熔体通过模头狭缝挤出形成片状，再经三辊压光机冷却定型，后由牵引机牵引、切割机裁切为成品。



二、工艺流程



graph TD

A[原料准备] -塑料挤出机_片材生产线_佳德设备-> B[挤出机塑化]

B --> C[模头挤出成型]

C --> D[三辊压光冷却]

D --> E[牵引切边]

E --> F[在线检测]

F --> G[收卷/裁切]





三、核心参数方程



1. 挤出量计算方程



$$ Q = 60 \times \pi \times D^2 \times n \times h \times \rho \times \varphi \div 4 $$



- 参数释义：

- Q：挤出量（kg/h）

- D：螺杆直径（m）

- n：螺杆转速（r/min）

- h：螺槽深度（m）

- \rho：塑料熔体密度（kg/m³）

- \varphi：填充系数（0.6-0.8，与物料流动性相关）



2. 片材厚度控制方程



$$ T = \frac{Q}{V塑料挤出机_片材生产线_佳德设备 \times W \times \rho} $$



- 参数释义：

- T：片材厚度（m）

- V：牵引速度（m/min）

- W：模头宽度（m）



3. 熔体压力方程



$$ P = \frac{\mu \cdot L \cdot n \cdot Q}{D^2 \cdot h^3} $$



- 参数释义：

- P：熔体压力（MPa）

- \mu：熔体黏度（Pa·s，与温度、物料特性相关）

- L：螺杆计量段长度（m）



4. 冷却时间计算



$$ t_{cool} = \frac{\rho \cdot c \cdot \Delta T \cdot T}{h_c \cdot \Delta T_m} $$



- 参数释义：

- t_{cool}：冷却时间（s）

- c：塑料比热容（J/(kg·K)）

- \Delta T：熔体与目标温度差（K）

- h_c：对流传热系数（W/(m²·K)）

- \Delta T_m：平均温差（K）



四、工艺参数设定



参数类别 参数项 常规范围塑料挤出机_片材生产线_佳德设备 说明

温度参数 料筒一区温度 160-190℃ 避免原料过早熔融

 料筒三区温度 190-230℃ 确保充分塑化

 模头温度 190-220℃ 控制熔体挤出均匀性

螺杆参数 螺杆转速 15-60 r/min 高转速提高产量但需防分解

成型参数 牵引速度 5-30 m/min 需与挤出量匹配

 三辊压力 0.3-0.8 MPa 影响片材平整度



五、参数关联与调整策略



1. 温度-黏度耦合：熔体黏度 \mu 随温度升高指数下降，需通过 P = \frac{\mu \cdot L \cdot n \cdot Q}{D^2 \cdot h^3} 调整压力参数。

2. 挤出-牵引联动：根据 T = \frac{Q}{V \times W \times \rho} 动态调整牵引速度，偏差超过5%时易出现厚度波动。

3. 异常反馈修正：若片材出现气泡（水分超标），需重新计算干燥时间：

$$ t_{dry} = \frac{M_0 - M_1}{k \cdot A} $$

- M_0：初始含水率，M_1：目标含水率，k：干燥速率，A：物料表面积



六、常见问题与参数解决方案



问题现象 关联参数 调整方案

片材厚度不均 模头温度、牵引速度 校准模头温差，修正   参数

表面气泡 原料含水率、塑料挤出机_片材生产线_佳德设备料筒温度 增加干燥时间，降低三区温度

熔体压力波动 螺杆转速、熔体黏度 稳定  ，调整温度控制



本说明书通过理论方程与经验参数结合，为塑料片挤出生产提供系统性参数调控依据，实际应用中需结合具体原料特性与设备性能进行动态优化。PE塑料片材挤出设备_PE塑料片材挤出设备
